隨著人工智能、高性能計算（HPC）和5G/6G網絡的飛速發展，對芯片性能、集成度和能效的要求達到了前所未有的高度。在這一背景下，CoWoS（Chip-on-Wafer-on-Substrate） 作為一種先進的2.5D/3D封裝技術，已成為支撐下一代計算與通信硬件發展的關鍵基石。它不僅是一種封裝工藝，更是系統級架構創新的核心體現，深刻影響著從芯片設計到網絡基礎設施的整個技術開發生態。
一、CoWoS封裝技術核心特點

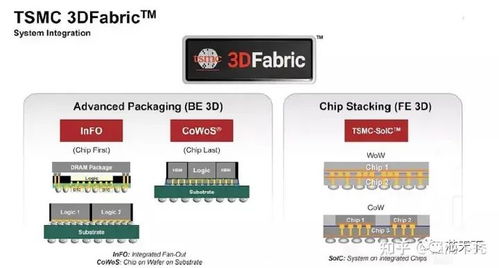

CoWoS技術由臺積電（TSMC）主導開發，其核心在于將多個異構芯片（如邏輯芯片、高帶寬內存HBM等）通過硅中介層（Silicon Interposer）集成在一個封裝內，再連接到基板上。其主要特點包括：
- 異構集成與系統級封裝（SiP）： CoWoS最顯著的特點是實現了真正的異構集成。它允許將不同工藝節點、不同功能（如CPU、GPU、AI加速器、HBM）的芯片集成在同一個封裝內。這種“芯片即系統”的理念，打破了傳統單芯片（SoC）在面積、工藝兼容性和內存帶寬上的限制。
- 硅中介層（Silicon Interposer）的關鍵作用： 硅中介層是CoWoS技術的核心組件。它本質上是一塊擁有超高密度互連（通過硅通孔TSV和微凸塊實現）的硅片。其特點包括：
- 超高互連密度與帶寬： 相比傳統有機基板，硅中介層上的布線線寬和間距可以達到微米級，能夠提供數千甚至上萬個互連接點，從而實現芯片間超高速、低延遲的數據傳輸。這是實現HBM與邏輯芯片間超高帶寬（如超過1TB/s）的基礎。
- 優異的電學與熱學性能： 硅材料的特性使得信號傳輸損耗低、電氣性能穩定，同時其良好的導熱性有助于封裝整體的散熱管理。
- 2.5D向3D的演進： CoWoS本身是2.5D封裝（芯片并排放置在硅中介層上），但其技術與3D IC技術（如SoIC）緊密結合，正在向更立體的3D堆疊方向發展，實現芯片間的垂直互連，進一步縮短互連長度，提升性能和能效。
二、CoWoS封裝技術的核心優勢
CoWoS技術的優勢直接回應了現代高性能計算和網絡技術的核心挑戰：
- 突破“內存墻”與“功耗墻”： 通過將HBM與計算芯片緊耦合集成，實現了超高的內存帶寬和極低的數據存取延遲，有效緩解了制約計算性能的“內存墻”問題。短距離、高能效的互連降低了數據傳輸功耗，助力應對“功耗墻”。
- 提升系統性能與能效比（Performance per Watt）： 異構集成優化了數據流路徑，減少了芯片外通信的開銷。將關鍵部件封裝在一起，降低了I/O驅動功耗和信號延遲，整體系統能效比顯著提升，這對于數據中心和邊緣計算設備至關重要。
- 提高集成度與縮小系統尺寸： 在單個封裝內集成多顆芯片，極大地提高了功能密度，使最終產品（如服務器、網絡交換機、AI訓練卡）更加緊湊，滿足了對設備小型化和高計算密度的需求。
- 設計靈活性與縮短上市時間： 采用Chiplet（芯粒）設計范式，開發者可以像搭積木一樣，將不同工藝、不同功能的已驗證芯粒（如采用成熟工藝的I/O芯片和采用先進工藝的計算核心）通過CoWoS集成，降低了大規模單芯片的設計復雜度和風險，加速了產品迭代。
三、在計算機軟硬件及網絡技術開發中的關鍵應用與影響
CoWoS技術已不僅僅是制造工藝，它正在重塑軟硬件開發的范式：
在硬件開發層面：
- AI與HPC芯片： 英偉達（NVIDIA）的H100、B200，AMD的MI300等頂級AI加速器和GPU均采用CoWoS封裝集成HBM，是其強大算力的物理基礎。
- 高端CPU： 英特爾、AMD的高端服務器CPU也利用類似2.5D封裝技術集成大容量緩存或多個計算核心。
- 網絡與交換芯片： 在高速網絡交換機、DPU（數據處理單元）中，CoWoS技術用于集成高速SerDes（串行器/解串器）和核心處理單元，以滿足400G/800G乃至更高以太網端口對帶寬和密度的苛刻要求。
在軟件開發與系統架構層面：
- 驅動新的編程模型： 硬件的高度集成化（如內存與計算的緊耦合）要求軟件棧（如編譯器、運行時庫、框架）進行相應優化，以充分發揮硬件潛力。例如，需要開發能感知NUMA（非統一內存訪問）但更極端的“芯片內”內存層次結構的編程模型。
- 影響系統架構設計： 在數據中心和網絡架構中，搭載CoWoS芯片的服務器和交換機節點具備更強的單體處理能力，這促使網絡拓撲（如更注重低延遲的NVLink網絡、葉脊架構）、存儲架構和任務調度策略發生變革，向更分布式、更均衡的方向發展。
在網絡技術開發層面：
- 支撐高速互聯： CoWoS封裝的芯片是構建超高性能網絡設備（如智能網卡、交換路由器）的核心，直接支撐了數據中心內部（東西向流量）和外部（南北向流量）的Tb級數據傳輸需求，為云服務、邊緣計算和未來6G網絡提供底層硬件保障。
- 促進網絡功能虛擬化（NFV）與軟件定義網絡（SDN）： 強大的封裝芯片使得單臺設備能承載更復雜、更密集的網絡功能虛擬化實例，提升了網絡靈活性和資源利用率。
結論
CoWoS封裝技術通過其革命性的異構集成能力，已成為驅動后摩爾時代計算性能持續增長的關鍵引擎。它不僅僅是一項半導體制造技術，更是連接先進芯片設計、高效能系統構建和下一代網絡基礎設施的橋梁。隨著Chiplet生態的成熟和3D集成技術的進一步發展，CoWoS及其衍生技術將繼續在人工智能、高性能計算、高速網絡等前沿領域扮演不可或缺的角色，深刻定義未來十年計算機軟硬件及網絡技術的開發格局。對于開發者、架構師和決策者而言，深入理解CoWoS的特點與優勢，是把握未來技術浪潮、進行前瞻性產品與系統設計的重要前提。
